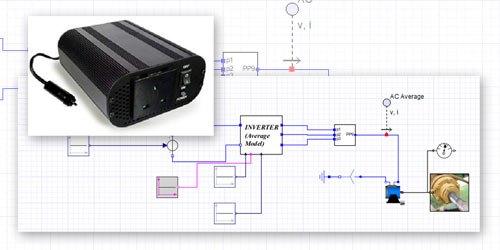

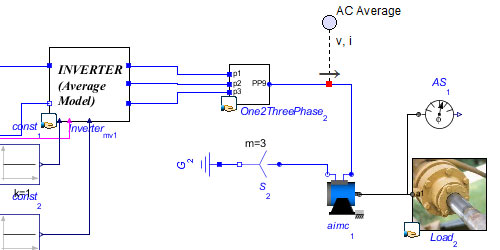

A Modelagem dinâmica de circuitos de comutação podem ser muito caros computacionalmente. Muitas vezes, o detalhe que os circuitos comutadores fornecem, não são necessários para a modelagem à nível de sistema. Este modelo apresenta uma comparação de uma média dos modelos de circuitos de comutação em comparação com os inversores.

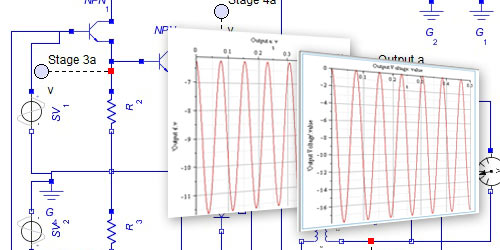

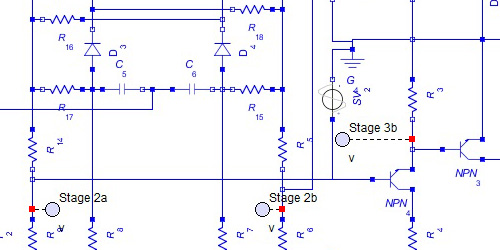

Este modelo usa uma variedade de componentes do domínio de componentes elétricos para simular um inversor DC-AC. As sondas de testes são colocados em várias etapas do inversor para obter uma compreensão maior do comportamento do circuito inversor.

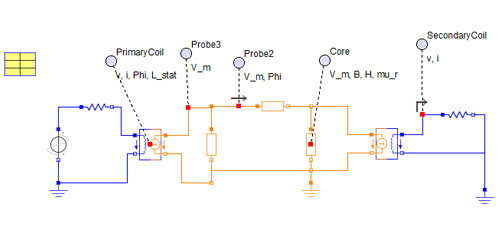

Este modelo demonstra os efeitos da magnetização não-linear característica (por não se levar em conta o fator de histerese) do material magnético macio, tal como utilizado no transformador. Para contrastar com a característica linear, altere o parâmetro de Permeabilidade "Nonlinear" (não linear) com valor do boleano "boolean de r_mFe" de verdadeiro para falso.

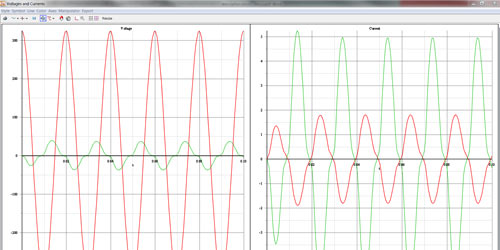

Alterando o atraso da fase de SV1 para que haja uma passagem por zero, no tempo  t = 0 isso provoca uma corrente de pico.

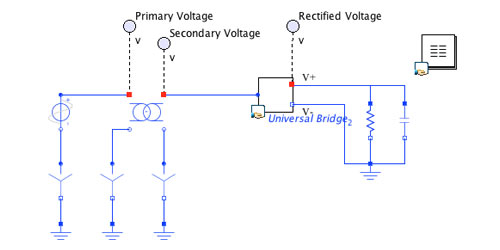

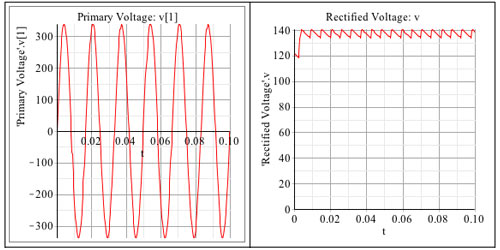

Esse é um fonte trifásica ideal conectada em YY. Os lados primários e secundários do transformador são ambos de conexão tipo Y, com o conector em estrela para estabelecer uma base. As três fases são, então, enviadas para o subsistema de ponte universal, o qual consiste de diodos ideais que executam a retificação da onda completa das três fases. A carga é constituída por uma resistência e um capacitor. O capacitor filtra a ondulação presente em V+ para fornecer a carga resistiva com uma tensão mais estável.
