Centro de Aplicações: Projetos nas áreas de Engenharia Naval e OffShore

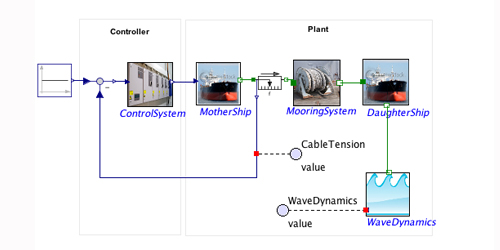

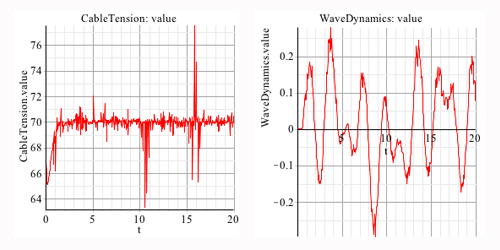

Amarração entre dois navios
Este é um modelo físico que representa a atracação entre dois navios em mar aberta. O modelo físico é composto por um diagrama de modelo de um controlador de sistema de tensão nos cabos. O modelo de controlador ajusta a tensão do motor de condução do navio mãe de modo que a tensão no sistema de ancoragem mantém-se em 72 M/m. A tensão na linha de amarração é alimentada de volta para o sistema de controle através de um sensor de força que é conectado entre a nave-mãe e o cabo de amarração.

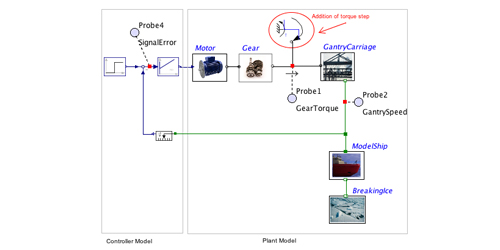

Modelagem Dinâmica de um Navio quebra gelo
Este é um modelo físico de um navio quebra gelo. O modelo físico é composto de um diagrama de planta e submodelos do controlador. O submodelo controlador ajusta o nível de tensão de accionamento do motor em resposta a alterações (ou erros) na velocidade do modelo de navio. Estas mudanças são transmitidas de volta para o controlador PID, através de um sensor de velocidade que está conectado entre o modelo do carro do pórtico ao modelo do navio.

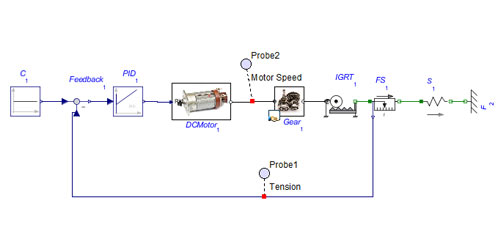

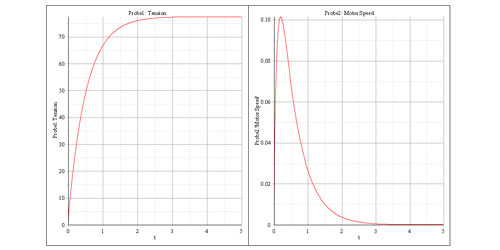

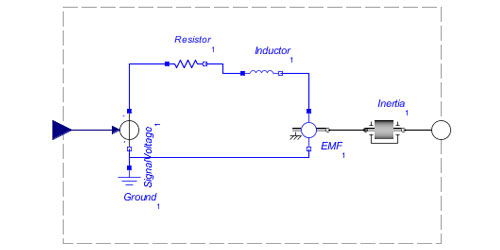

Tensão no Cabo
Este modelo usa uma caixa de engrenagem e motor DC, para esticar um cabo (modelado por uma mola dura) a uma tensão pré-definida. A tensão é definida e o controlador fornece a tensão necessária para acionar o motor. Este exemplo mostra como você pode usar a caixa de ferramentas de otimização global para ajustar os parâmetros de controle para minimizar as oscilações na tensão do cabo.

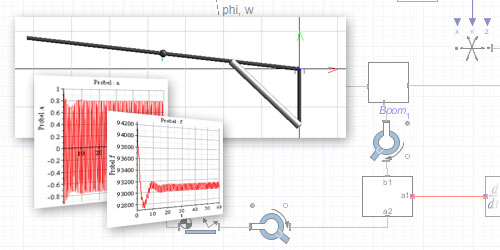

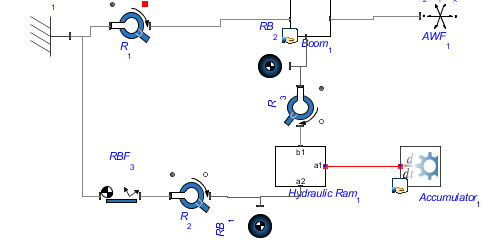

Estrutura do braço hidráulico do Navio
Este modelo mostra um cilindro hidráulico que levanta o braço de um guindaste de um navio (neste caso, um acumulador de gás). O modelo utiliza uma força de frequência única (simulando um movimento de onda), que pode ser facilmente expandido para uma varredura de freqüência para mostrar a freqüência de ressonância.

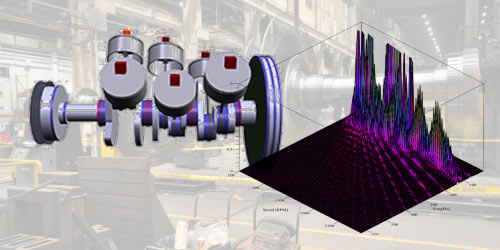

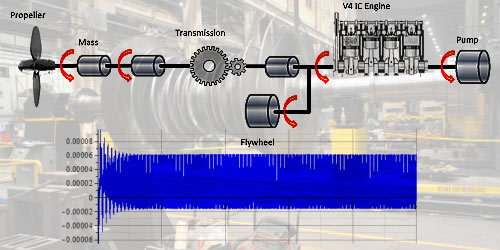

Análise de Torção e Vibração de Transmissão de Navios
Este modelo analisa à nível do sistema a vibração de sistemas multi-domínio para revelar a ressonância inesperada e outras respostas de ordem superior. Componentes personalizados para permitir que a informação FEA a ser incluída na análise, proporcionando tanto a modelagem do componente à nível de sistema. O acesso à nível de sistema das equações, permite ainda uma visão sobre as vibrações do sistema.
